Всі власники приватного будинку, дачі або земельної ділянки виробничого призначення прагнуть до створення власної незалежної джерела водопостачання - свердловиною. Бурова бригада пропонує виконати роботи під ключ, але подобор помпи частіше лягає на плечі власника.
Вибір насоса для свердловини - запорука якісного забезпечення водою, а також безперебійної роботи системи.
Найчастіше грамотні бурильники після закінчення робіт видають паспорт свердловини, в якому зазначені основні параметри водозабору, а іноді і торгові марки помпової обладнання. В такому випадку проблеми який насос вибрати може не виникнути.
Бувають випадки, коли з різних причин невідома інформація про точку забору води, і тоді підібрати насос для свердловини трохи складніше. Однак з будь-якої ситуації завжди є вихід. Пропонуємо Вам короткий алгоритм підбору помпової обладнання, згідно з яким Ви завжди зможете укомплектувати об'єкт.
Принципи вибору свердловинного насоса
На рис. 1 вказана приблизна схема, яка допоможе Вам легко розібратися у визначенні типу необхідного обладнання.
Якщо розбирати її поетапно, можна виділити кілька опорних точок:
- Відповісти на питання, де знаходиться вода, яку потрібно дістати. В свердловині, колодязі, звичайному житловому будинку. На схемі вказані всі можливі варіанти і різновид насоса, яку Вам необхідно встановити.
- Залежно від точки водозабору пропонується використовувати підвищують тиск, свердловини глибинні або поверхневі насоси. Про основні відмінності кожного виду буде розказано нижче.
- З огляду на нюанси діаметра розтруба, а також якість води, що поступає, на схемі запропоновані різні варіанти насосів для подальшої експлуатації.
Отже, з основними параметрами визначилися. Тепер перейдемо до докладного опису різновидів і особливостям вибору насоса для свердловини.
Тут немає нічого складного, проте ще раз повторити ключові аспекти все-таки варто.
Поверхневі насоси
Даний тип помпової обладнання найчастіше застосовується для забору чистої води з відкритих джерел - водойм, бочок, резервуарів, систем крапельного поливу і зрошення в якості основного водонапора. Також можуть бути застосовані для свердловин і колодязів глибиною до 8-10 метрів.
Зовнішні насоси встановлюються на землі, в воду опускається тільки шланг, а корпус знаходиться зверху.
За зовнішнім виглядом бувають вертикальні і горизонтальні. На параметри роботи форма не впливає.
Існує кілька різновидів поверхневих насосів:
- Вихрові - використовуються там, де в рідини може бути включення повітря або іншого газу. Характеризуються низькою пропускною здатністю твердих вкраплень, тому бажано застосовувати для відносно чистої води
- Відцентрові поверхневі насоси - користуються популярністю для перекачування середовища, що містить невеликі вкраплення піску.
- Багатоступінчасті - оснащені відцентровим механізмом всмоктування, характеризуються підвищеним рівнем напору і продуктивності, високим ККД і можуть також перекачувати воду, забруднену частками до 0,2-0,4 мм
Перед початком роботи корпус повинен бути автоматично (зважених поверхневі насоси) і примусово (зовнішні помпи зі звичайним всмоктуванням) заповнений водою.
Для запобігання гідроудару в системі поверхневі насоси оснащені зворотним клапаном в точці забору води.

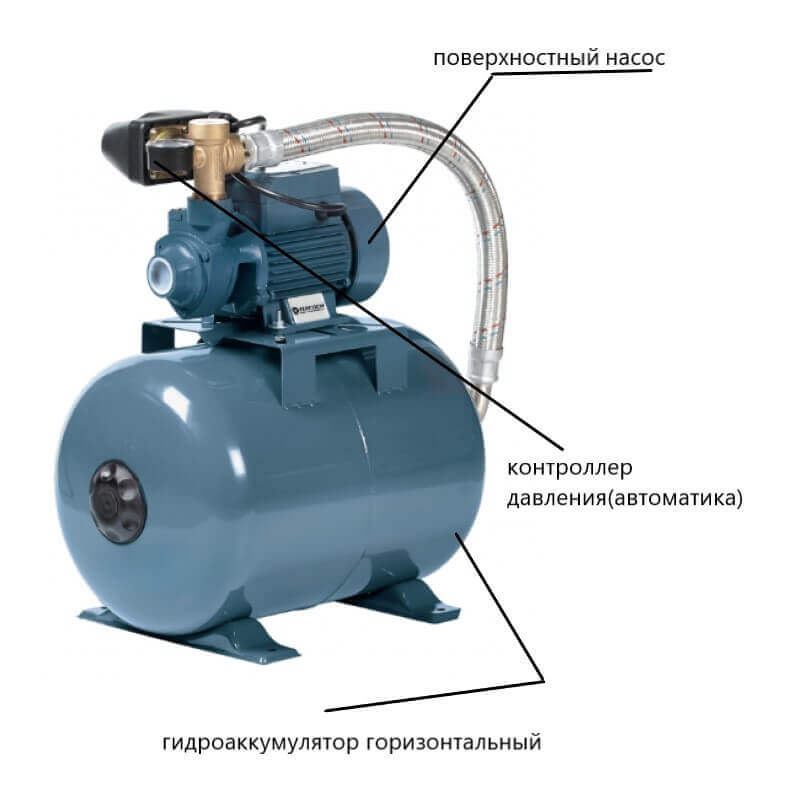

Така помпа може бути підключена окремо, а також входити до складу насосної станції, зібраної самостійно або укомплектованої виробником. За допомогою цього нехитрого пристосування, що включає крім зовнішнього насоса гідроакумулятор , автоматику водопостачання або реле, відбувається автоматизація подачі води в систему і підтримання постійного тиску. При побори гідроакумулюючого бака більшого обсягу може також створюватися резервний запас води.
Свердловинний глибинний насос
У більшості випадків глибина свердловини становить понад 8 метрів. У цій ситуації оптимально придбання поверхневого насоса, який повністю занурюється у воду. Абсолютно всі помпи для свердловин оснащені двигунами відцентрового типу, частіше - з короткозамкненим ротором і вбудованим в обмотку захистом від перевантажень. За типом і принципу дії що перекачує механізму існує кілька різновидів, серед яких Ви завжди зможете вибрати свердловинний насос .
- Відцентрові. Робочий елемент - невеликі шестерні, закріплені на валу і обертаються під дією напруги двигуна. Відрізняються кількістю робочих шестерень і є одним з найбільш довговічних насосів для води, з високими експлуатаційними характеристиками (продуктивність і напір), ККД, низьким рівнем вібрації і шуму. Можуть переганяти воду, що містить невелику кількість дрібних твердих включень.
- Шнекові - робочим механізмом є гвинт (шнек), що приводиться в дію роботою двигуна і кріпиться на нього. Більш чутливі до наявності твердих вкраплень, проте краще перекачують мулисті або глинисті домішки. Шнекові глибинні насоси характеризуються простотою збірки і експлуатації, низьким рівнем вібрацій, наявністю великого вибору насосів малого діаметра, проте меншою продуктивністю, ніж відцентрові.
- Вихрові - всередині корпусу розташоване колесо з пазами, що обертається відцентровою силою двигуна. Переміщення води відбувається шляхом створення вихору всередині корпусу при крученні і переміщенні від отвору всмоктування до виходить патрубка. Відмінною особливістю вихрових насосів для свердловини є високий натиск потоку, проте продуктивність є однією з найнижчих. ККД рідко перевищує 45 відсотків.
- Вібраційні насоси - переганяють воду за допомогою роботи поршня усередині корпусу. Відбуваються поступальні рухи вгору-вниз, завдяки яким відбувається спочатку всмоктування води всередину свердловинного насоса, а потім її викид. Відмінні риси - низька ціна, простота монтажу, експлуатації та ремонту, доступність. Мінуси - високий рівень вібрації, при якому відбувається замулювання свердловини, можливо, обвал стінок і забруднення свердловинного фільтра грубої очистки. Ми не рекомендуємо застосування вібраційних насосів для чистої води, оптимальне застосування - прокачування водозабору, осушення водойм і резервуарів з рідиною різного ступеня забруднення і змісту піску.
У процесі обмірковування як вибрати глибинний насос, необхідно пам'ятати:
- якщо відстань між стінками свердловини і корпусом помпи перевищує 8 сантиметрів, Вам потрібно додатково оснастити помпу кожухом охолодження. Це додатковий елемент, який вдягають зверху на насос і запобігає перегрів обладнання.
- при покупці зверніть увагу на внутрішній діаметр свердловини і розташування проводу насосу - висновок кабелю зверху, то для комфортного розміщення в розтрубі вибирайте моделі на 1-2 сантиметри менше, ніж внутрішній діаметр. Якщо провід розташований збоку - підійде модель насоса свердловинного на 3-5 сантиметрів менше, ніж внутрішня окружність труби.
- якщо Вам недостатньо заводський довжини проводу, зверніть увагу на гарантійні умови: деякі виробники знімають гарантію свердловинного насоса в разі пошкодження цілісності елементів. Тому уточнюйте наявність муфти для з'єднання і довжину кабелю для помпи перед покупкою.
Підбір насоса для свердловини - глибинний тип
У разі, коли Ви маєте готову свердловину, однак не маєте поняття, якими параметрами Вам потрібно керуватися при виборі насоса, інструкція нижче - для Вас.
В першу чергу, вам потрібно визначити годинну потреба у воді Вашого об'єкту. Приблизні дані для розрахунку:
- мийка / умивальник - 0,5 м3 / год;
- унітаз - 0,5 м3 / год;
- ванна, душ - 0,85 м3 / год;
- пральна машина - 0,55 м3 / год;
- посудомийна машина - 0,25 м3 / год;
- біде - 0,5 м3 / год;
- інші витрати - крапельний полив, зрошення - від 1 м3 / год.
Склавши кількість різних точок водоспоживання, розташованих у Вашому домі, Ви можете обчислити величину продуктивності, необхідної для Вашого свердловинного насоса.
Далі, Вам потрібно знати три основних параметри свердловини:
- відстань до дзеркала води (динамічний рівень води), м - A;
- максимальна висота точки водопідйому, м - B;
- відстань від свердловини до точки водораздачі, м - C.
Розрахункова величина напору в метрах обчислюється за формулою:
Н = В +% P + Pв
- де% P - відсоток втрат по всій довжині трубопроводу, з середньому близько 20% від довжини
- % P = (A + В + C) * 0,2
- Pв - тиск на виході в найвищій точці водоспоживання. Оптимальне значення від 1,5 до 3 МПа. Приймаємо середнє значення, 2 Мпа, відповідне 20 м напору, Рв = 20 м
Н = В + (A + D + C) * 0,2 + 20
Який насос для свердловини вибрати - практичний приклад
Припустимо, свердловина знаходиться на відстані 4 метри від будинку (таку відстань не складно обчислити шляхом нехитрих вимірювань), в будинку планується чотири умивальника, дві душові кабіни, два унітази, біде, пральна машина і посудомийка. Можливе підключення поливу, зі споживанням 12 літрів в хвилину, що відповідає за шкалою переведення (потрібно розділити на 16,67) 0,72 м3 / год.
В результаті продуктивність глибинного насоса повинна складати 0,5 * 4 + 0,84 * 2 + 0,5 * 2 + 0,55 + 0,25 + 0,7 + 0,5 = 8,18 м3 / год (або 136 л / хвилину).
У будинку один поверх, висота фундаменту 0,7 метра, максимальна висота точки розбору води складе близько метра.
Динамічний рівень води - 14 метрів (вказано бурової бригадою при бурінні свердловини під ключ)
Підставляємо дані в формулу:
Н = 1 + (14 + 1 + 4) * 0,2 + 20 = 24,8 м
Переважний натиск - 24,8 метра.
Визначимо на прикладі насоса погружного Aquatica, який насос вибрати і як це зробити.
Якщо звернутися до графіка (рис.2), зовсім не складно визначити модель підходящої Вам помпи. Будуємо перпендикуляр продуктивності (136 л / хвилину) по горизонтальній осі і напору (25 метрів) по вертикальній. Важливо пам'ятати: точка перетину повинна знаходитися на кривій, що характеризує роботу насоса для свердловини з оптимальним ККД. Виходячи із запропонованого, для водопостачання приватного будинку з прикладу підійде глибинний Aquatica 777151 з діаметром 96 мм. Ви також можете вибрати помпу будь-якого іншого виробника - купити насос Водолій , Sprut, Rudes, Насоси плюс.
Якщо у Вас виникають труднощі або питання, який насос вибрати, консультанти магазину Світ буріння завжди готові допомогти і проконсультувати абсолютно безкоштовно. Ми зацікавлені в тому, щоб задовольнити запити всіх клієнтів і надати якісний погружной насос, автоматику, нержавіючий трос , гідроакумулятор і супутнє обладнання для свердловини.
